厂房 园区监控安装远距离光纤布线

  导读：厂房、产业园区范围大，普通网线传输距离有限，远距离监控点位常会出现信号衰减、画面卡顿掉线的问题。本文分享园区远距离监控光纤布线的适用场景、选型要点、布线施工规范以及链路测试要求，为大范围厂区监控搭建提供技术参考。

  在大型厂房、工业园区内，围墙周界、仓库远端、出入口、堆场等点位距离机房交换机较远，已经超出网线的稳定传输极限。网线一般有效传输距离在百米以内，超出后信号损耗明显，容易出现丢包、画面时断时续，就算增加中继器，也会带来故障点增多、后期维护麻烦的问题，这种场景下光纤布线是更稳妥的方案。

  首先要分清光纤的类型，根据厂区距离和环境选择合适光纤。短距离跨楼栋、厂区内部点位，多选用多模光纤；距离超过 500 米，优先选择单模光纤，传输距离更远，抗衰减能力更强。室外敷设的光纤，要选用室外铠装光缆，具备抗压、防水、防鼠咬的特性，适合埋地或者架空走线；室内机房、弱电井内使用室内光缆即可。配套的光端机、光纤收发器需要和光纤类型匹配，监控系统常用千兆收发器，满足多路高清摄像头的数据传输需求。

  其次是路由规划，这一步直接影响后期稳定性和维护难度。规划布线路径时，尽量避开强电线路、大型电机、变频器等强干扰设备，光纤本身不受电磁干扰，但配套网线、供电线路容易受影响。架空敷设需要考虑厂区车辆通行高度，预留足够的离地高度，避免被货车剐蹭；地埋敷设要做好套管保护，避开排水、重载区域，做好标识，防止后续其他施工误挖损坏光缆。光缆转弯位置不能弯折过小，过度弯折会损伤光纤纤芯，造成长期性信号损耗。

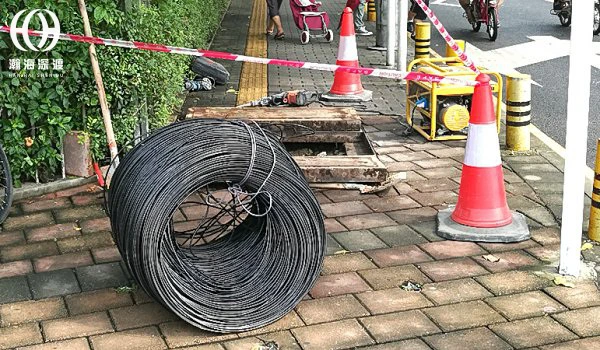

深在监控光纤布线施工图

  施工环节有不少容易踩坑的细节。光缆布设时不能大力拉扯，布放完成后，两端预留合适长度，方便后期熔接检修。光纤熔接是重点工序，熔接点需要做保护盒固定，做好标签标注，写明对应的点位、编号。每一条链路熔接完成之后，必须使用光功率计进行测试，记录损耗数值，损耗超标要重新熔接。光纤链路测试合格之后，再接收发器，接入监控摄像机与 NVR，不要等全部装好再排查，故障很难定位。

  系统搭建完成之后，还要做好配套供电方案。远距离点位不能只解决网络传输，供电同样需要规划。如果光纤只传网络信号，远端摄像头可以就近取电，或者单独敷设供电线缆；不建议单纯依靠远距离 POE 供电，远距离 POE 电压衰减严重，摄像头容易反复离线。有条件的园区，可以在远端增设弱电分箱，放置光纤收发器、小型交换机，集中给周边一批摄像头供电。

  完工验收阶段，除了光链路测试，还要逐路核验监控画面，检查是否存在丢帧、延迟高的情况，测试远程回放、报警联动等功能。同步整理光缆路由图、熔接记录、光测数据台账，标注每一条光纤对应的点位，后续检修、扩容时可以快速定位链路。

  光纤布线可以很好解决厂房园区大范围监控远距离传输难题，抗干扰、传输稳定，适合周界、堆场、远端仓库这类分散点位。深圳瀚海深渡科技可针对厂区现场条件做路由勘测，提供监控光纤布线、熔接调试的落地支持。
