  深圳布吉一带的办公室里，光纤链路通常不长，从机房到楼层弱电间，再落到工位。链路短，很多人觉得随便测测就行，等到网络间歇性卡顿才发现，测试曲线里早就写明了问题在哪一段。链路越短，近端盲区和连接点的影响反而越需要留意。

  OTDR测的是什么？它向光纤里发射光脉冲，再接收沿途返回的散射光和反射光，把整条链路的衰减分布画成一条曲线。曲线上的横轴是距离，纵轴是衰减，拐点、台阶和反射峰就是链路里的各个节点。理解这一点，判读时就不会把正常的连接反射误当成故障。

  看曲线先看整体。一条正常的曲线应该是平缓下降的斜线，末端有一次明显的反射下降。曲线起点附近有一段盲区，属于设备本身的正常现象，不能当作故障；如果整条曲线斜率异常偏大，说明光纤本身的衰减偏高，或者测试波长选错了。单模链路常用两个波长分别测试，两者读数差异过大时，要回头检查熔接点和接头。

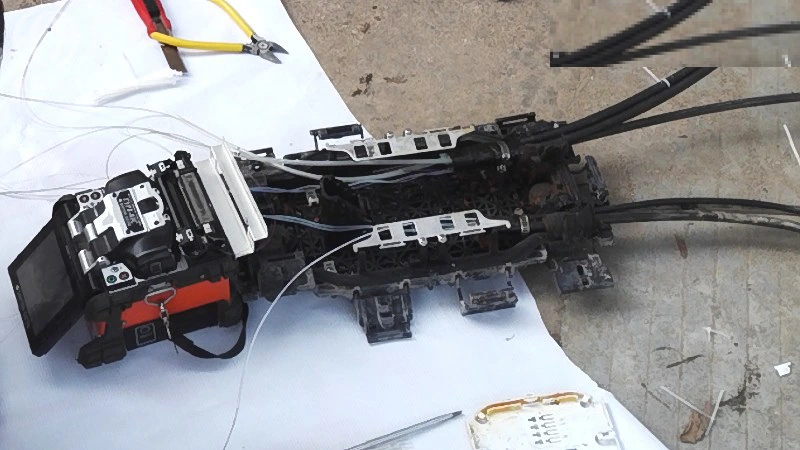

  再看台阶。每个熔接点在曲线上表现为一次小幅下降，下降幅度就是该点的熔接损耗。逐个比对台阶高度，明显高于其他点的那个位置就值得复查，可能是熔接质量不佳、热缩管受热不均，也可能是该处光纤被压弯。

  反射峰也要看。连接器、机械接头、断点都会产生反射，反射峰突然变高，通常意味着端面脏污、插接不紧或有空气隙；如果曲线在某处直接中断，末端没有正常的反射，可能就是断纤，此时可结合现场走向判断大致位置，再用光功率计从两端分别确认。

  测试设置同样影响判读。量程、脉宽、平均时间要按链路长度选择：链路短而脉宽过大，近端的熔接点会被盲区吞掉；平均时间过短，曲线噪声大，小台阶看不清。测试前先清洁两端端面，用干净的跳线和法兰连接，避免把连接点的问题算到链路上。测试用跳线要专机专用，单独存放，减少端面磕碰。

  常见误判有几种：把设备盲区当成断点；把法兰连接处的反射当成故障点；忽略双波长测试的差异，只看一个波长就下结论；曲线存了但没标注文件名和测试方向，回头对不上。记录时写清测试波长、方向、日期，判读会顺畅很多，曲线文件按链路名称和日期命名，日后比对才有依据。

  说到底，看测试曲线就是先看整体走向，再逐个节点看台阶和反射，最后结合现场核对。深圳市瀚海深渡科技有限公司提供深圳全市上门勘察，24 小时内响应，1 年售后。
