深圳光明凤凰城职工活动中心网络布线，竣工图怎么画

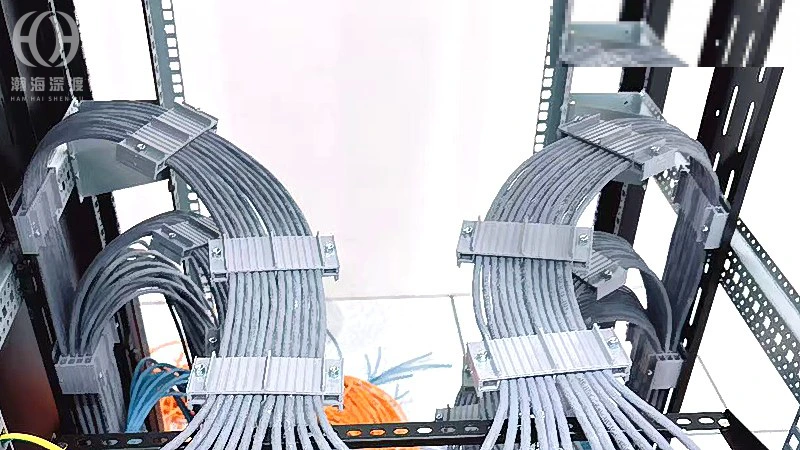

  在光明一处园区的多层建筑里做网络布线，竣工图是收尾阶段最容易返工的部分。常见情形是施工中按现场调整了几处路由和点位，图纸还停留在开工前的版本，交付后维护人员拿着图找不到配线架端口，等于白画。

  现场条件决定了竣工图的表达方式。多层建筑要标注楼层平面、弱电井位置、桥架路由与标高；单层大空间重点标机柜位置、桥架走向和点位编号；利用原有桥架的部分要注明哪些是新增、哪些是原有，避免后期改动时误判。

  取舍判断上，图纸是给维护用的，不是给存档看的。宁可少画装饰性内容，也要把端口对应关系、标签编号、链路走向画清楚。变更部分单独出一份变更说明，比在图上反复涂改清楚得多。

  施工过程中的记录决定图纸质量。每完成一段桥架、每装完一个配线架，当天记录位置、长度与编号并拍照；线缆两端标签、面板编号、配线架端口号三者保持一致，发现不一致当天改，拖到收尾就是成片返工。

  图纸内容至少包含：点位编号与房间号的对应关系、桥架路由与规格、线缆型号与长度统计、机柜内设备与端口分配、标签编号规则、测试记录索引。内容不必花哨，但每一项目后都要能查到实物。

  电子版与纸质版要同步。图纸文件按楼层分页，文件名包含区域与版本号；纸质版装订在资料盒内，并在机柜门内侧贴一张端口速查图，方便现场快速定位，避免为了找一个端口翻遍整本资料。

  验收标准：随机抽取任意一个面板编号，能在图上快速找到对应配线架端口和交换机端口；变更点与变更说明一致；标注的桥架标高与现场实测一致；测试记录与端口编号一一对应，抽查不合格则整层复核。

  图纸版本要管住。开工前的设计图、过程中的变更图、交付的竣工图分别留存，版本号与日期写在图签栏内，避免新旧版本混用；每次变更后同步更新点位编号，防止图上有、现场无。

  特殊部位单独说明。屋面或外墙引出的线缆注明防水做法，跨楼层竖井注明防火封堵的位置与材料，利用原有管路的部分注明管径与占用情况，这些内容在后期改动时最容易被追问。

  竣工图完成后安排一次现场核对。带上图纸走一遍路由，逐段核对桥架走向、机柜位置与点位编号，发现问题当场记录并在图上修订，确认无误后再提交电子版与纸质版。

  给深圳业主的三点建议：第一，把竣工图要求写进施工约定，明确内容清单与提交格式；第二，要求施工方在过程中按周提交记录和照片，不要等收尾一次性补；第三，验收时按图纸抽查点位与端口，抽中问题就扩大抽查范围。
