深圳南头研发办公网络布线，竣工图怎么画

  深圳南头的研发办公场所，装修与改造常常分期进行，今天增加几个工位，过一段时间又调整一片区域。如果竣工图只是随手画一张平面示意，过半年就没人看得懂，后续维护只能靠现场摸索。

  竣工图的第一步是把底图弄准。用定稿的建筑平面作为底图，删掉与本专业无关的图层，保留墙体、门洞、柱网、吊顶标高这些定位依据。底图不准，后面所有标注都会跟着偏。

  接着处理管线表达。水平桥架、支管、垂直竖井分别用不同线型与图层，标注管径、材质、标高与安装方式。管路走向要按实际施工的结果绘制，绕行、翻弯、避让的位置都如实反映，不要为了图面好看而拉直。

  点位是竣工图的核心。每个信息点给一个独立编号，编号与现场标签、点位表、测试记录一一对应，图上标出点位所在的房间与安装高度。信息点、无线接入点、监控点位分开图层表达，避免混在一起。

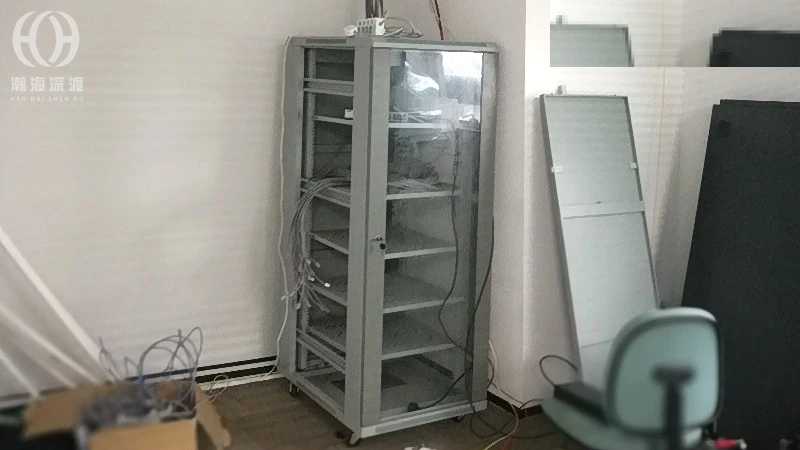

  弱电间与机柜部分单独出图。机柜正视图标出设备位置、编号与占用单元，配线架的端口与信息点编号对应，跳线走向用简图表示。这样维护人员不必打开机柜就能知道大致布局。

  图例与符号要事先统一。同一个符号在不同图纸里代表不同设备，是竣工图常见的毛病之一。开工前先确定符号表，绘图、审核、交付都以此为准。

  标注方式也有讲究。尺寸标注不要压在管线上，引线交叉尽量少，编号框统一大小与位置。读图的人第一眼看到的应该是路由与点位，而不是密密麻麻的文字。

  图纸的比例与分辨率也要考虑。平面布置图、系统图、机柜图各自选用合适的比例，在图框内注明清楚，避免同一张图里比例混乱导致误读。

  变更记录不能省。施工过程中每调整一次点位或路由，就在图上留一次记录，注明日期、内容与原因。图中被取消或移动的管线不要直接删除，用虚线与备注说明，让读图的人知道曾经有过什么。

  如果现场条件与设计差异较大，图纸要按实测修正，而不是照抄设计图。竣工图的价值在于反映实际状态，与现场不一致的图纸，比没有图纸更麻烦。

  最后再核对一遍图与表的对应关系：图上能查到的编号，表里要能找到；表里的点位，图上要能指出来。两边对得上，竣工图才真正可用。

  交付时准备电子版与纸质版两套。电子版按统一命名规则存放，图框、比例、图例、绘图与审核栏填写完整；纸质版折叠规范，与点位表、测试报告一起装订，封面注明版本号。

  归档前的自检清单很有用：底图是否为最新、点位编号是否连续、变更是否全部落到图上、图签是否填写完整。逐条勾过一遍，交付质量会稳定得多。

  还有一个容易被忽略的环节是交底。把竣工图与现场实际情况对照讲一遍，说明哪些位置是理论路由、哪些是实际敷设，后续改造要注意哪几处管径余量。图纸画得规范，交接才顺畅。
