深圳盐田总部办公网络布线，标签与图纸怎么做

  总部办公的网络布线，标签和图纸不是收尾时的附属品，而是后期运维能不能快速定位问题的前提。常见情况是施工期间线拉得整齐，交付时只有几张手写纸和一个模糊的电子表格，过一段时间要查一个点位，得把整个配线架重新对一遍。

  先定编码规则。编码要把楼层、区域、机柜、端口四层信息串起来，例如楼层加区域加柜号加端口号，长度一致、位数固定，方便排序和检索。规则确定后，标签、图纸、测试报告三处必须使用同一套编号，不能各写各的。

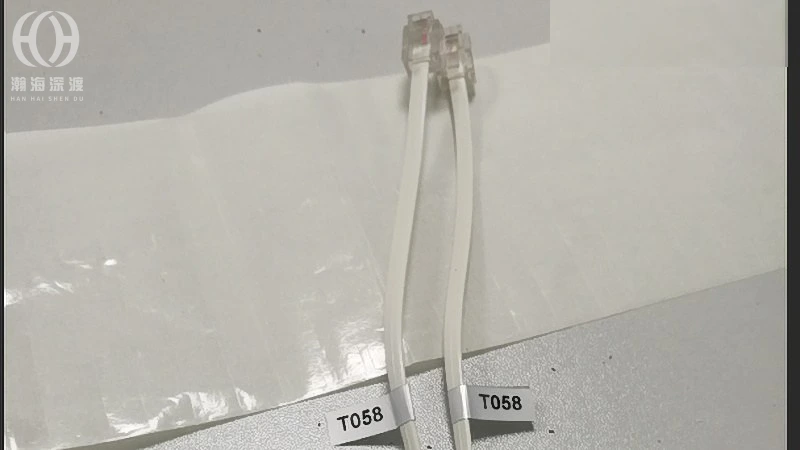

  标签分三类：线缆两端标签、面板标签、机柜与设备标签。线缆两端标签一一对应，面板标签面向使用者，机柜标签标注柜号、用途和所属区域。标签材质按环境选，普通办公用覆膜打印标签即可，靠近发热口或走道易磨的位置选耐磨材质。

  图纸要做三张：系统拓扑图、点位平面图、机柜布置图。拓扑图标明核心、汇聚、接入的层级与上联方式；平面图标出每个信息点的位置和编号；机柜布置图标出设备从上到下的 U 位排列。三张图编号一致，改一处就同步改三处。

  施工过程中的记录比事后补图重要。每完成一层，当天记录已完成的点位编号、线缆长度和测试结果，用同一份表格累积。这样交付时图纸是随施工自然形成的，不靠回忆补出来，也不容易漏掉中间调整过的点位。

  隐蔽部分要留影像和文字记录。线槽走向、穿墙位置、预留长度、桥架分层这些完工后看不到的内容，用照片配合编号说明记录在册。后期在墙上打孔或加装设备时，翻开记录就知道哪里有线，能避开大部分误伤风险。

  验收看一致性：现场标签、图纸编号、测试报告三者的对应要全部一致。抽查可以按区域随机抽取若干点位，从面板编号查到配线架端口，再查到测试记录，链路能一路走通才算合格，文字与照片记录一并移交。

  图纸与标签的更新机制同样要写进交付资料。办公区的点位会随着工位调整、部门搬迁而变动，如果没有约定谁来更新、多久核对一次，图纸很快就会和现场脱节。比较省事的做法是约定一个固定的核对节奏，例如每完成一次点位调整，就把变更内容记在同一份表格里，标注日期与调整原因，交付时只认这份记录。编号规则也要留出余量，区域编号不要一次性用满，给后期新增区域预留空号，这样新点位能顺畅接入原有体系，不必为了编号连续而重新整理全楼标签。

  归纳成三步：先定编码规则并全场景统一，再边施工边记录，最后按编号抽查核对并移交完整资料。标签与图纸做得清楚，后面每一次调整都会省力。深圳市瀚海深渡科技有限公司提供深圳全市上门勘察，24 小时内响应，1 年售后。
